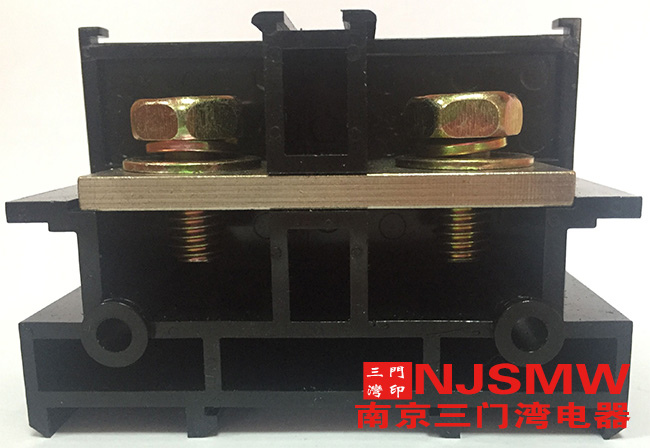

JHY1-300 接線端子
JHY1-300A接線端子適用與交流50HZ（或60HZ）額定電壓660V或直流電壓440V的電路中作為1.0MM2銅導線的連接之用，其性能符合GB/T14048。1-2000《低壓開關設備和控制設備總則》也符合IEC947-7-1：2000的標準要求。
產品絕緣材料采用PC料，其阻燃性能達到UL94-VO級，CTI≥600V?？稍?120℃～40℃環境溫度范圍內可靠工作。
板式的連接方式，接線直觀，方便，牢固可靠。
型號 | JHY1-300A |
外形尺寸 | |
寬度/厚度/高度/擋板厚度 | 89.5/20/64/ 3.6MM |
螺釘公稱直徑 | M8 |
扭距(Nm) | 0.6-0.8 |
剝線長度 | 25 |
電壓(V) | 660 |
電流(A) | 300A |
導線截面(mm2) | 70.0MM |
剛性導線(mm2) | 2.5-150 |
柔性導線(mm2) | 2.5-150 |
安裝軌 | 型號 |
C45平導軌 | TH35-7.5 |
端板 | JHY1-300G |
中心式聯接件 | JHY1-300/10L |
空白標記條 | JHY1-300B |
透明防塵罩蓋 | JHY1-300Z |
