普通接線端子系列WUK

WUK5N 接線端子

普通接線端子的絕緣材料用改性的尼龍（PA66），具有良好的電氣性能和機械性能。螺絲用高強度的銅合金制成，導電體用電解銅制成，壓線框用抗應力裂縫腐蝕的合金銅制成，這些金屬表面還
訂購熱線：170-4888-0001
點擊樣本畫冊下載
產品詳情

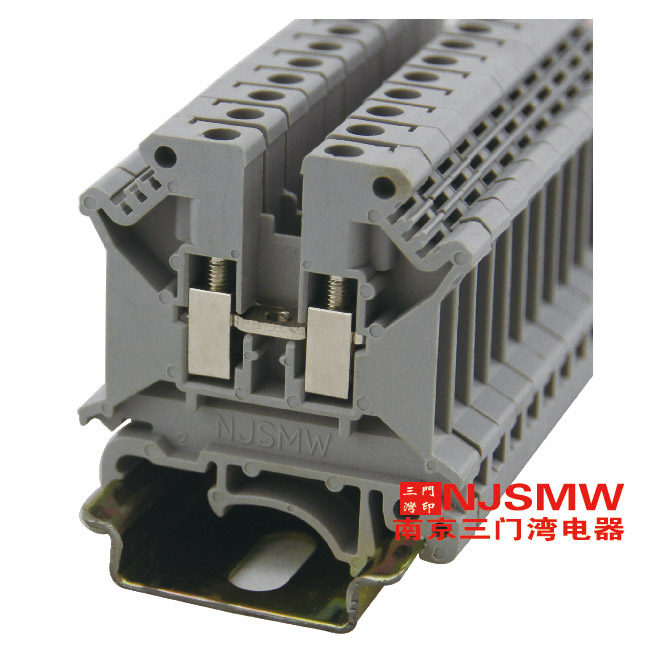

WUK5N

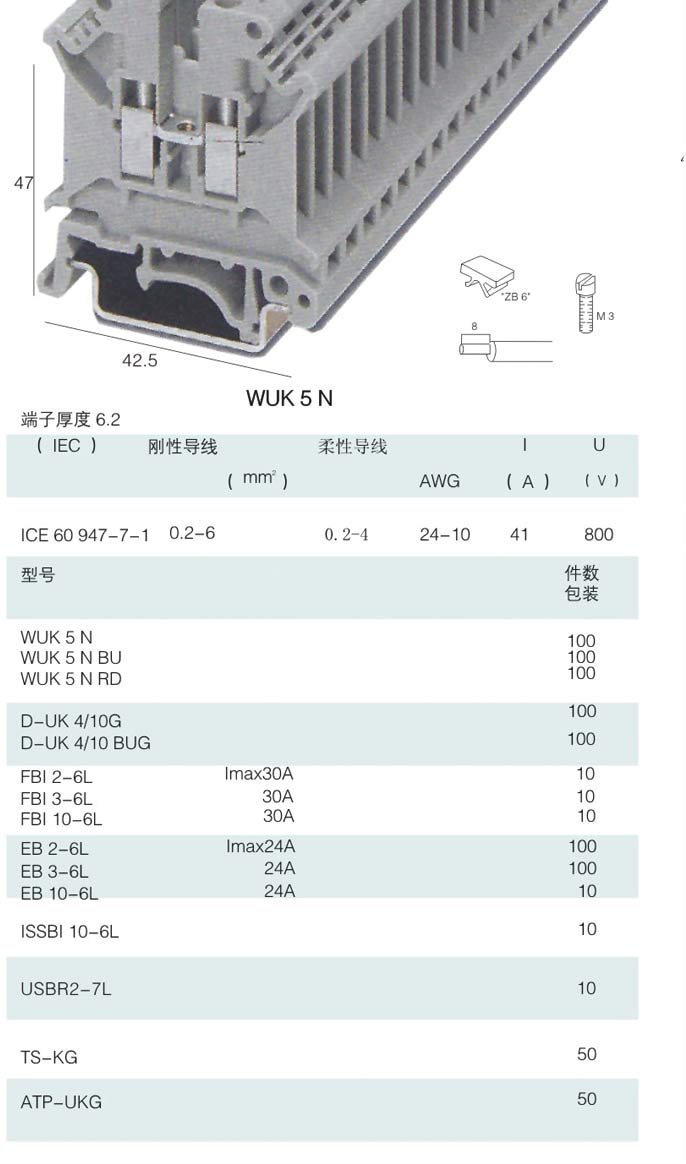

端子尺寸：厚/寬/高/擋板厚度6.2/42.5/47/1.8
根據IEC947-7-1/GB14048.7-2008確定的技術參數
額定電流:41A
額定電壓:800V
橫截面:4mm2
剛性導線0.2-6mm2
柔性導線0.2-4mm2
螺釘類型M3
扭矩:0.6-0.8
剝線長度:8mm
根據GB14048.7-2008確定的阻燃等級V0
使用溫度：-40℃～120℃
附件說明
可安裝多種導軌TH35-7.5/1000

TH35-15/1000

G32-18
中心連接條:相臨端子中間實現橫向橋接,可分切
中心連接條：2位FBI 2-6L
中心連接條：3位FBI 3-6L
中心連接條：4位FBI 4-6L
中心連接條：5位FBI 5-6L
中心連接條：10位FBI 10-6L
邊插式連接條: 2位EB2-6
邊插式連接條: 3位EB3-6
邊插式連接條: 4位EB4-6
邊插式連接條: 5位EB5-6
邊插式連接條: 10位EB10-6


小插片:用于相臨端子橋接之間的電氣隔離,可最后插入TS-KG
終端擋板:用于最后端子排的電氣隔離,防止觸電.D-UK(4-10)G




分組隔板:用于端子間的視覺及電氣隔離ATP-UKG
標記條常規的1-9及橙色的逢10的組合ZB6(1-9)

ZB6(10-100)OG
固定件:對端子排終端的固定,防止松動脫落.WE/UK


WUK接線端子系列配件



D/UK1.5-2.5G

端子擋板，用于端子組的電器隔離，

適用于WUK1.5N,

WUK2.5B

D/UK4-16G

端子擋板，用于端子組的電器隔離，

適用于WUK3N-

WUIK16N

D/UDK4G

端子擋板，用于端子組的電器隔離，

適用于WUDK4

D/URTK/SG

端子擋板，用于端子組的電氣隔離，

適用于WURTK/S



FBI 10-5L

固定式中心連接件，用于端子中央，實現端子左右橫向橋接。適用于WUK3N,WUKK3，

WUKKB3等厚度是5.2mm的WUK系列端子

FBI 10-6L

固定式中心連接件，用于端子中央，實現端子左右橫向橋接。適用于WUK2.5B,WUK5N，

WUDK4等厚度是6.2mm的WUK系列端子


FBI 10-8L

固定式中心連接件，用于端子中央，實現端子左右橫向橋接。適用于

WUK6N,等厚度是8.2mm的WUK系列端子


D/URTK/SG

固定式中心連接件，用于端子中央，實現端子左右橫向橋接。適用于WUK10N,等厚度是10.2mm的WUK系列端子





EB10-8L

邊插式連接件，用于端子的兩側，實現端子左右橫向橋接。適用于WUK6N,WUK5-HESI等厚度是8.2mm的WUK系列端子

WUBE/D

標記端子，對端子排進行標識，可安裝在U型

C45平導軌或G型高低導軌上，書寫面積：長*寬 40*12，



WLKM-A

標記夾，用于終端端子排進行標識，要配合固定件使用，和標記端子同樣的功能，高度可調，書寫面積：長*寬 25*6


WE/UK

固定件，用于對端子排或，繼電氣等低壓元器件進行固定?？砂惭b在U型C45平導軌或G型高低導軌上，厚度為9.5mm。



TS-KG

隔片用于相鄰橋接件間的電器隔間，可等接線完成后，再插入，不占用導軌的任何空間，適用于WUK3N-WUK35N,WUK5-TWIM等WUK系列端子

TS-KK3G

隔片用于相鄰橋接件間的電器隔離，可等接線完成后，再插入，不占用導軌的任何空間，適用于WUK3N-WUK35N,

WUK5-TWIN等WUK系列端子



ATP-UKG

分組隔板，用于端子組間視覺及電器隔離，適用于WUK3N，-WUK16N等WUK系列端子


ATP-URTK/SG

分組隔板，用于端子組間視覺及電氣隔離，適用于WURTK/S端子



FBI 10-12L

固定式中心連接件，實現端子左右橫向橋接。適用于WUK16N,等厚度是12.2mm的WUK系列端子

FB10-URTK/SL

固定式中心連接件，用于端子中央，實現端子左右橫向橋接。適用于WURTK/S端子



EB10-5L

邊插式連接件，用于端子的兩側，實現端子左右橫向橋接。適用于WUK3N,WUKK3，WUKKB3等厚度是

5.2mm的WUK系列端子


EB10-6L

邊插式連接件，用于端子的兩側，實現端子左右橫向橋接。適用于WUK2.5B,WUK5N,WUDK4等厚度是6.2mm的WUK系列端子



UK-B

標記固定端子，可以對端子排進行標識，也可以當固定端子用，可安裝在U型C45平導軌或G型高低導軌上。厚/寬/高（10*42*41mm）  書寫面積：長*寬  41*7.

WUDK4-B

標記固定端子，可以對端子排進行標識，也可以當固定端子用，可安裝在U型C45平導軌或G型高低導軌上。厚/寬/高（12.5*53.8*38.5mm）書寫面積：長*寬  52*10



ZB（5.6.8.10.）

標記條能快速的安裝在WUK端子左右兩側的卡槽內，形成標識系統，訂貨是注明是橫向書寫和豎向書寫著兩個類型，寬度為5.6.8.10mm個相應厚度的端子配套


ZB（5.6.8.10.）OR

標記條能快速的安裝在WUK端子左右兩側的卡槽內，形成標識系統，訂貨時注明是橫向書寫和豎向書寫著兩個類型，寬度為5.6.8.10mm和相應厚度的端子配套。用橙色標記條有兩個優點，1能更明顯的區別端子類別

2能降低庫存壓力。









接線系統的功能是對導線進行機械和電氣的可靠連接，三門灣電器的壓線框能夠有效的實現此功能。一般電氣連接的導線選用銅質材料，為避免因材料熱膨脹系數的差異而產生不同程度的熱膨脹，避免端子中產生的機械應力及連接松動，為此我公司接線端子的金屬連接部分均采用銅質材料。正確的選材能確保產品保持有效的氣密度，低阻值，永久性連接。螺絲采用銅合金或鋼制成，導電體采用電解銅制成，壓線框采用抗應力裂縫的銅合金制成，這些金屬元器件的表面均采用鍍錫或鍍鎳加以保護，具有很強的內腐蝕能力?？驂菏浇Y(jié)構能確保及細的導線也能可靠連接?？驂菏浇Y(jié)構能具有自鎖功能，避免檢查和維修，減輕工作壓力。導電體上設計有橫紋，和導線連接時能夠增強摩擦力，具有抗拉扯能力，防止導線脫落。





自鎖功能原理

    在額定截面為1.5-10mm2的的WUK系列接線端子中，壓線框均采用框壓式升降系統結構，通過升降壓線框上的Reakdyn-縫隙實現螺絲的自鎖，當螺絲擰緊，壓線框發生彈性變形，由此實現的自動步進自鎖可使得螺紋摩擦力逐步增大；螺絲頂在導電體上可使壓線框向上運動，從而使壓線框中的導線貼緊導電體并最終被夾緊，由于端子具有很高的接觸力，可使導線嵌入導電體表面的鍍層里。


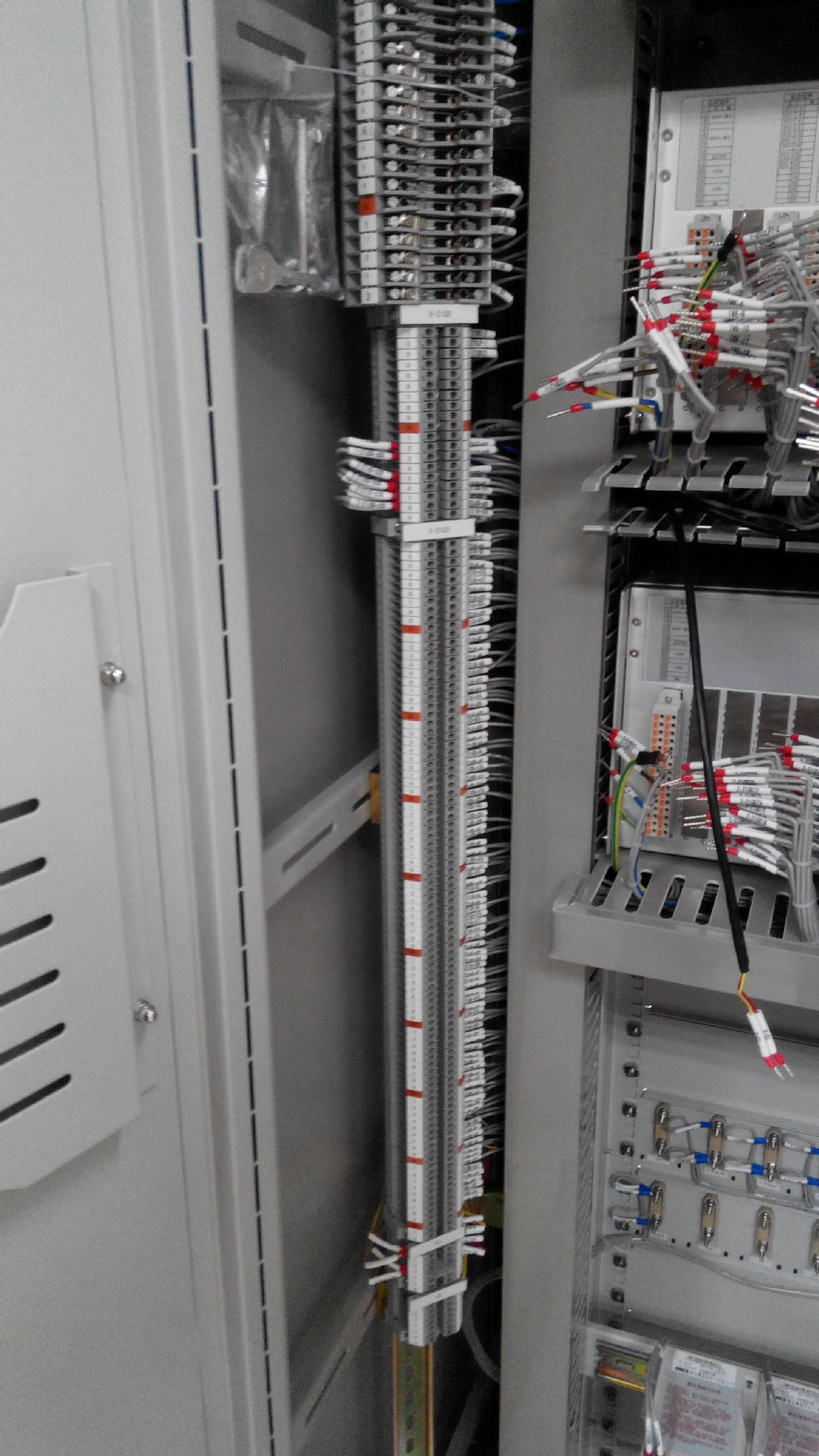

產品概述

    WUK系列接線端子的絕緣材料用改性的尼龍（PA66），能達到或超過IEC947-7-1及EN60947-7-1標準，具有良好的電氣性能和機械性能。螺絲用高強度的銅合金制成，導電體用電解銅制成，壓線框用抗應力裂縫腐蝕的合金銅制成，這些金屬表面還鍍錫或鍍鎳加以保護。設計完全符合IEC60947-7-1.GB14048.7等標準。全銅接線端子可避免鋼制金屬件和銅導線在潮濕的環境下的電池效應。端子中間有連接孔，可中心連接也可用邊插式連接件連接?？山?mm2-240mm2導線；WUK系列產品能在TH35-7.5或G32-18的導軌上任意安裝，通用性及高，全系列產品，包括普通端子，大電流端子，一進雙出端子，雙進雙出端子，雙層端子，三層端子，保險端子，試驗端子，刀閘端子，接地端子等各個性能，能滿足不同場合的接線需求。
